틴커캐드 3d 디자인 도형 크기 조절 구멍 뚫기

최근에 3d 프린터 관련하여 스터디를 좀 해보았다.

나중에 써먹을 일이 있을지 모르겠지만 기록 및 공유용으로 남겨보자 한다.

먼저 3d 디자인을 만들기 위해서 내가 사용했던 툴은 tinkercad로 웹기반의 툴로 별도 설치가 필요 없으며 사용이 아주 간단하다.

아래 URL에서 tinkercad를 들어가도 되고 아니면 구글에 tinkercad라고 검색을 하면 바로 나오긴 한다.

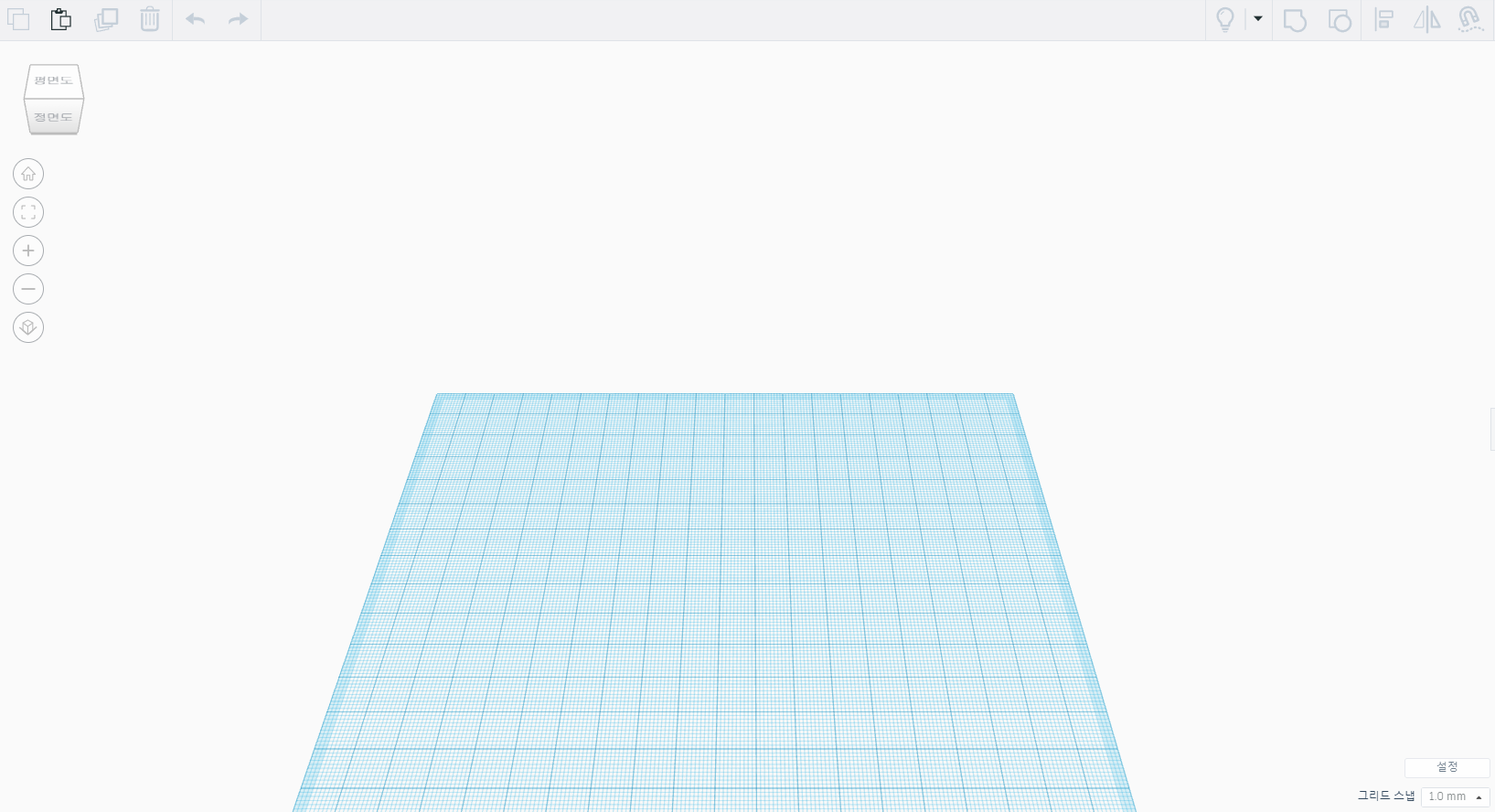

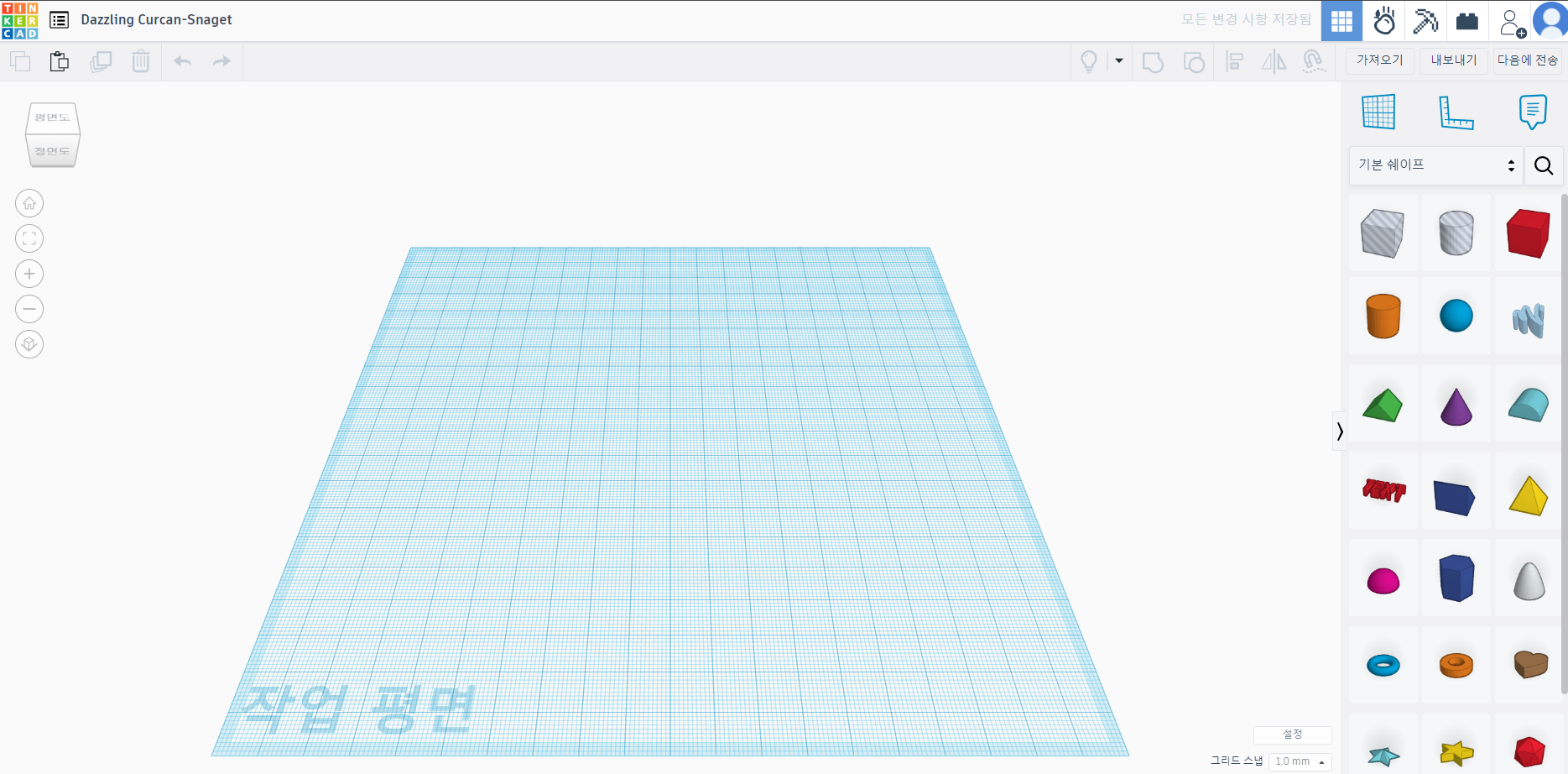

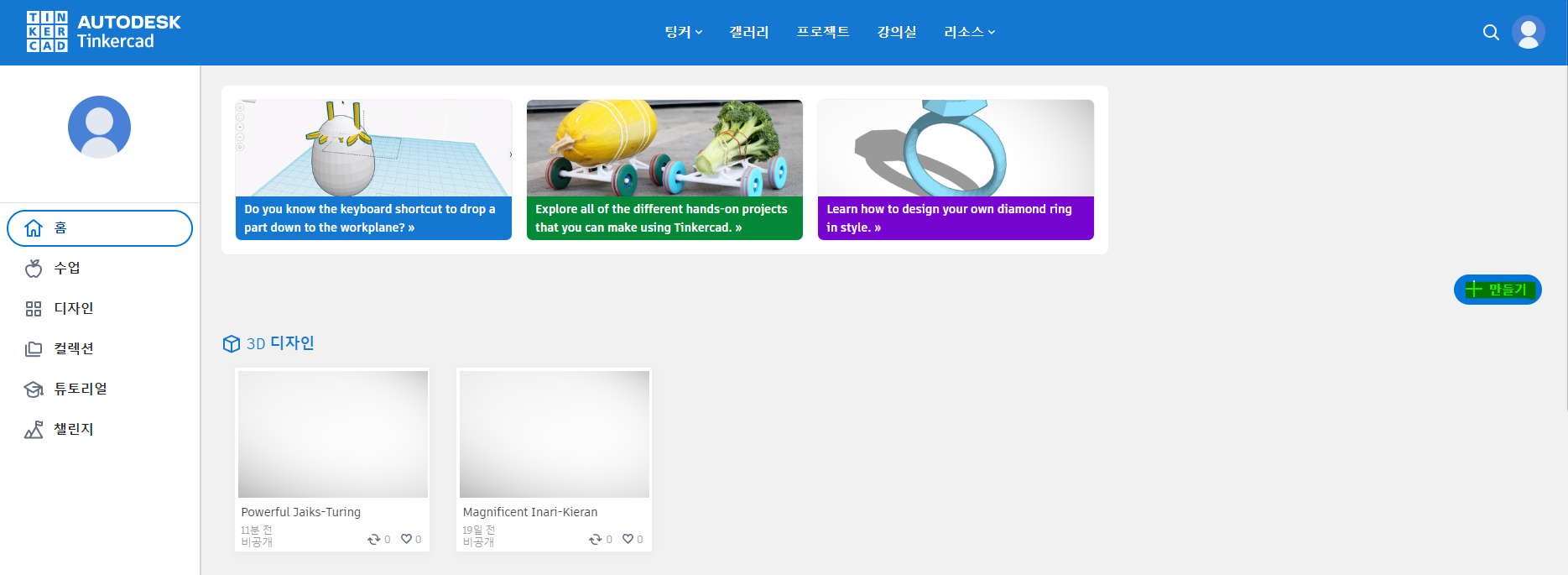

로그인을 하고 나면 이런 화면이 나오고 우측에 만들기 버튼을 클릭하면 3d 모델링을 만들 수 있다.

UI가 상당히 간결해서 아마 처음 사용하는 사람들도 쉽게 사용할 수 있을 듯싶다. 웹브라우저에서 제스처 기능이 있으면 사용하는데 문제가 있기 때문에 기능을 끄던지 아니면 웹브라우저를 다른 것을 쓰던지 추천을 한다.

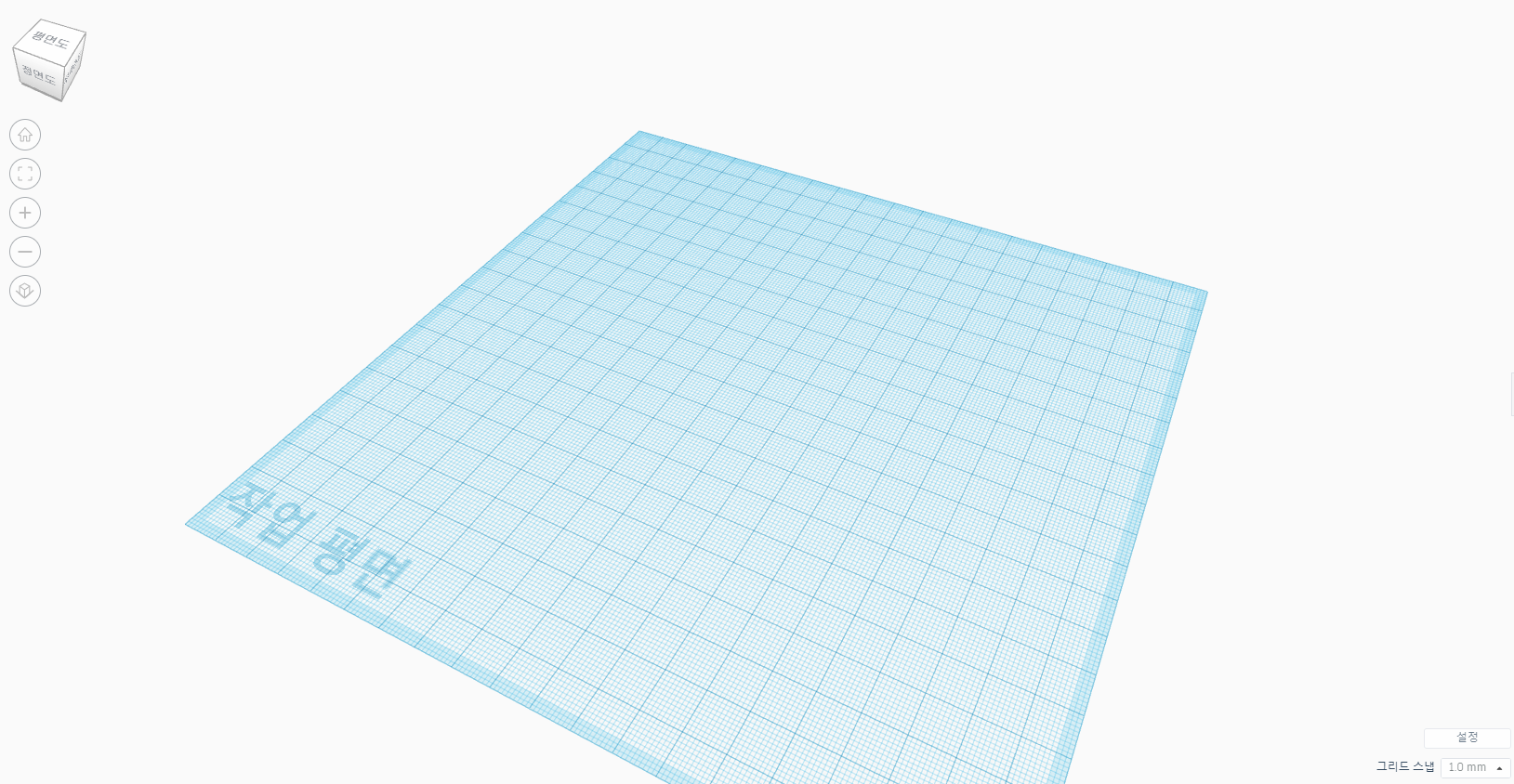

우클릭을 하고 좌우로 움직이면 이런 식으로 작업평면이 회전을 한다.

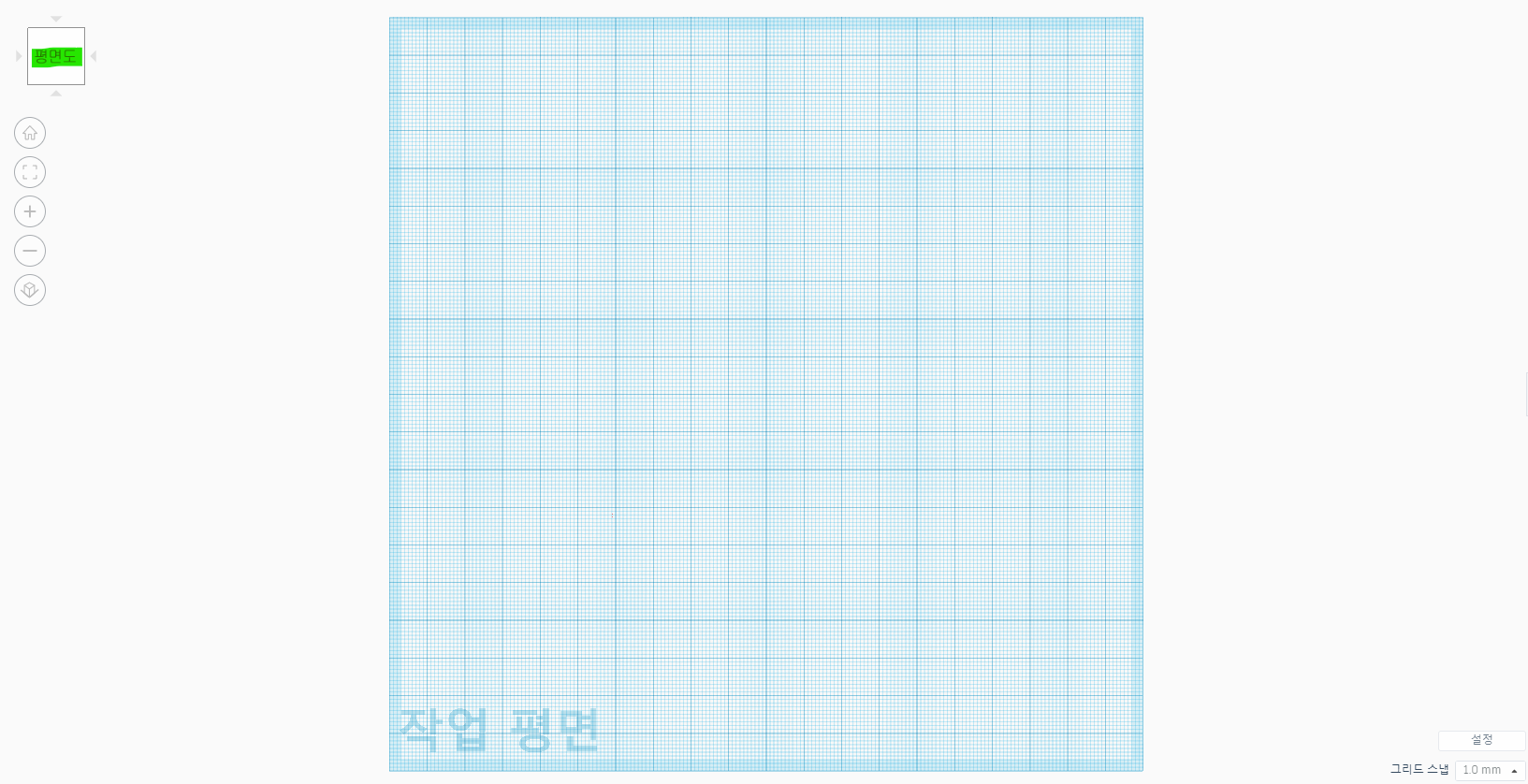

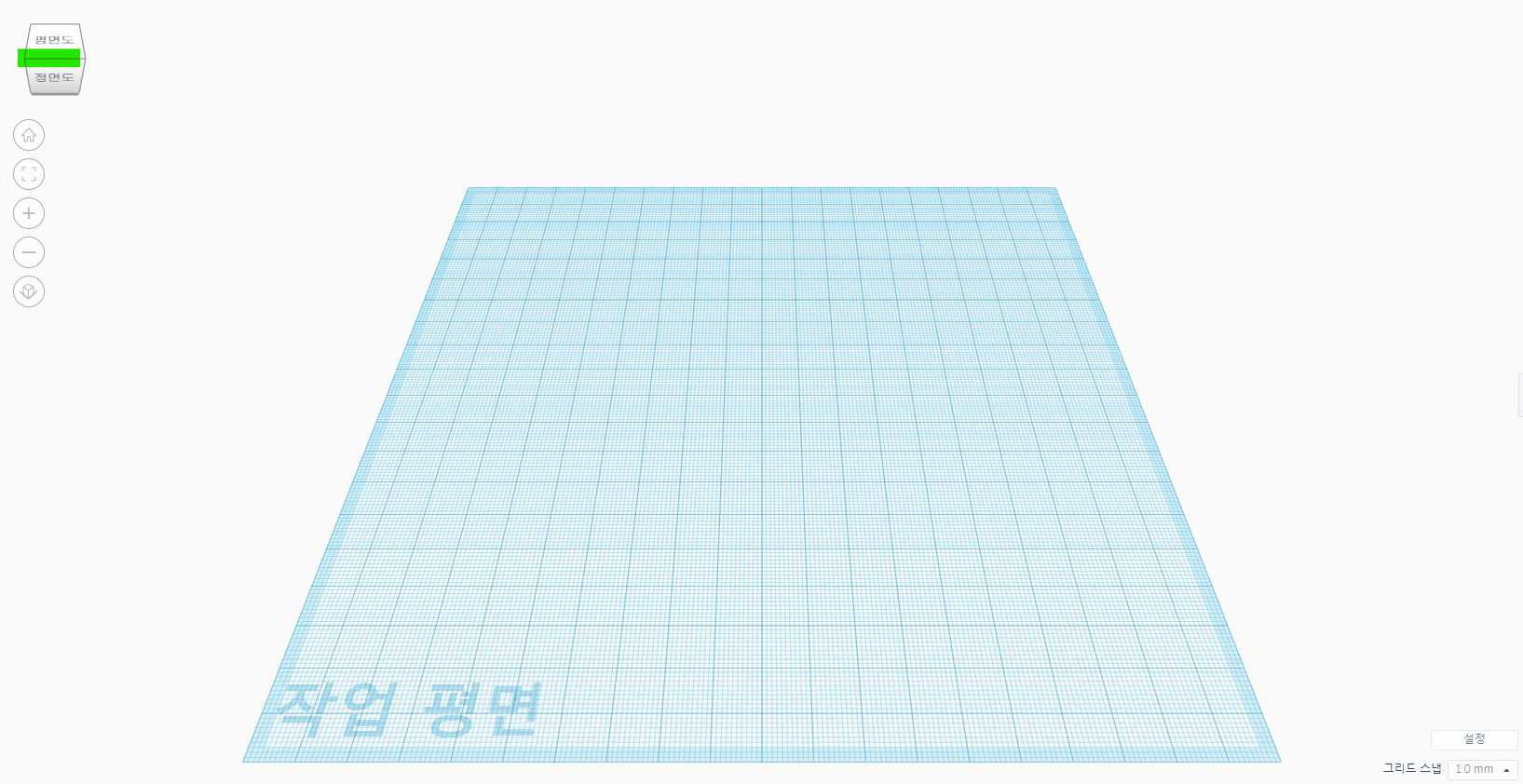

다시 작업 평면을 원래대로 돌리거나 아니면 작업 평면의 위로 보고 싶으면 우클릭으로 돌리는 방법도 있지만 좌측에 정육면체의 방향을 클릭해 주면 원하는 방향으로 즉시 이동을 한다.

스크롤 버튼을 클릭하고 움직이면 작업평면의 이동이 가능해진다.

도형 크기 및 길이조절

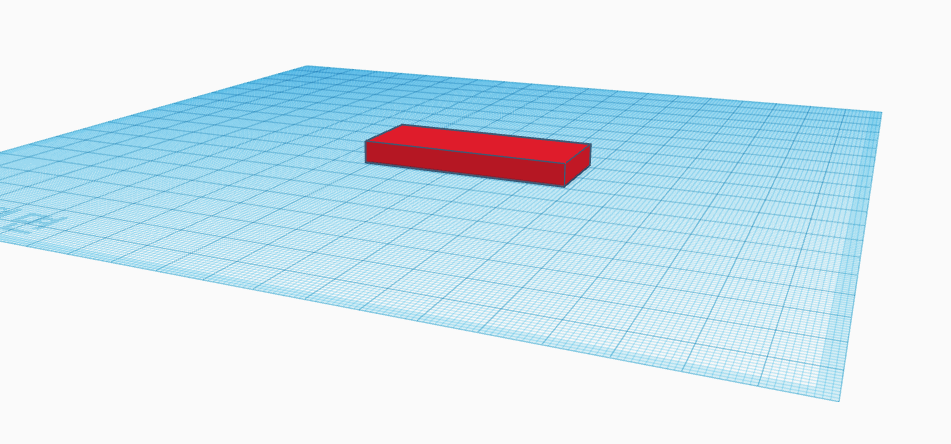

우측에 기본 쉐이프를 끌고 와서 3d 디자인 모델을 만들 수 있다.

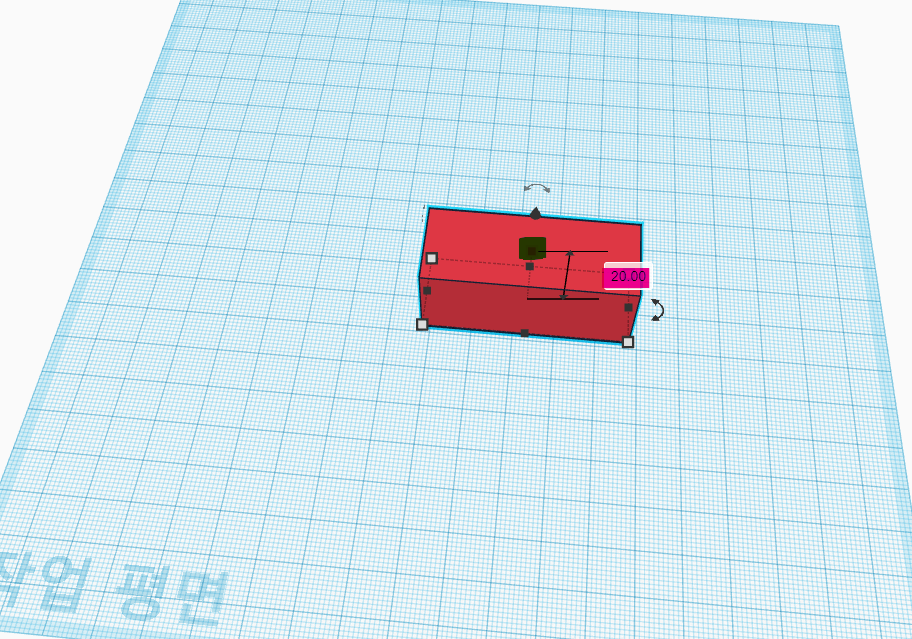

도형을 클릭하고 끝에 꼭짓점을 마우스로 드래그해서 늘려주거나 혹은 빨간색으로 칠한 부분의 숫자를 조절하여 도형 크기를 조절할 수 있다.

사각형에 초록색으로 표시한 점을 누르면 같은 방법으로 길이조절이 가능해진다.

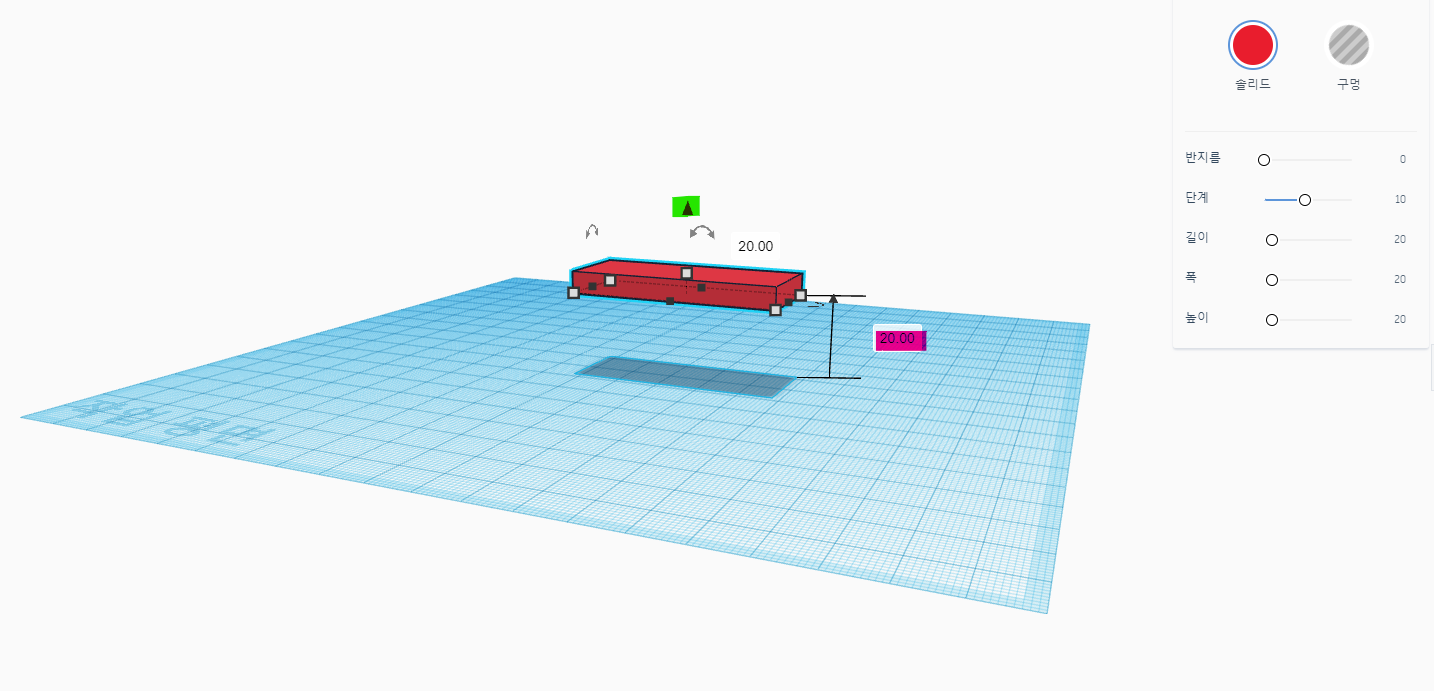

초록색으로 표시된 삼각형을 조절하여 같은 방법으로 작업평면에서 높이 조절을 하여 공중으로 띄우기가 가능해진다.

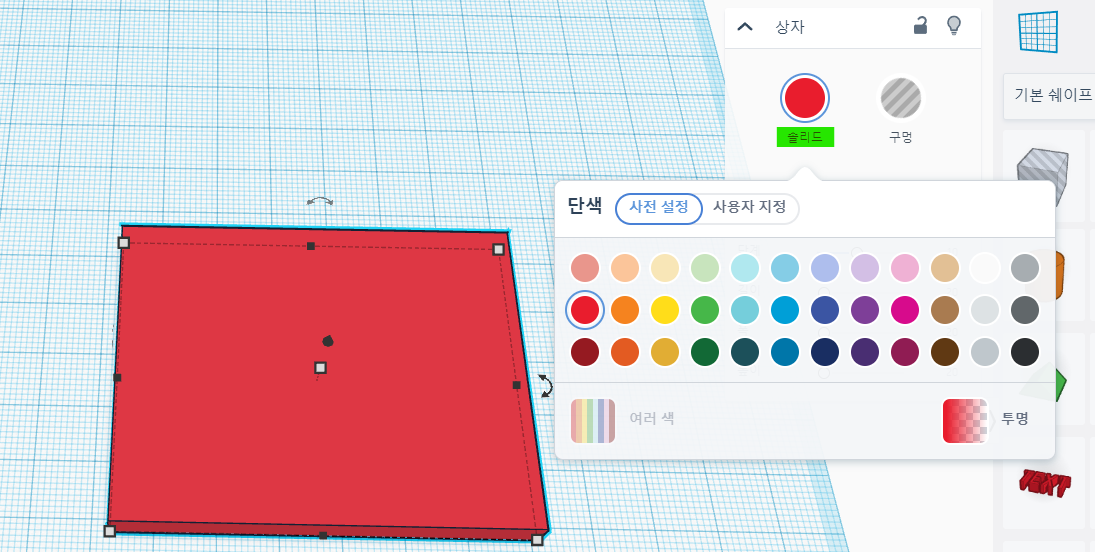

참고로 색상 변경은 도형을 클릭하고 솔리드를 선택하면 색상을 고를 수 있다.

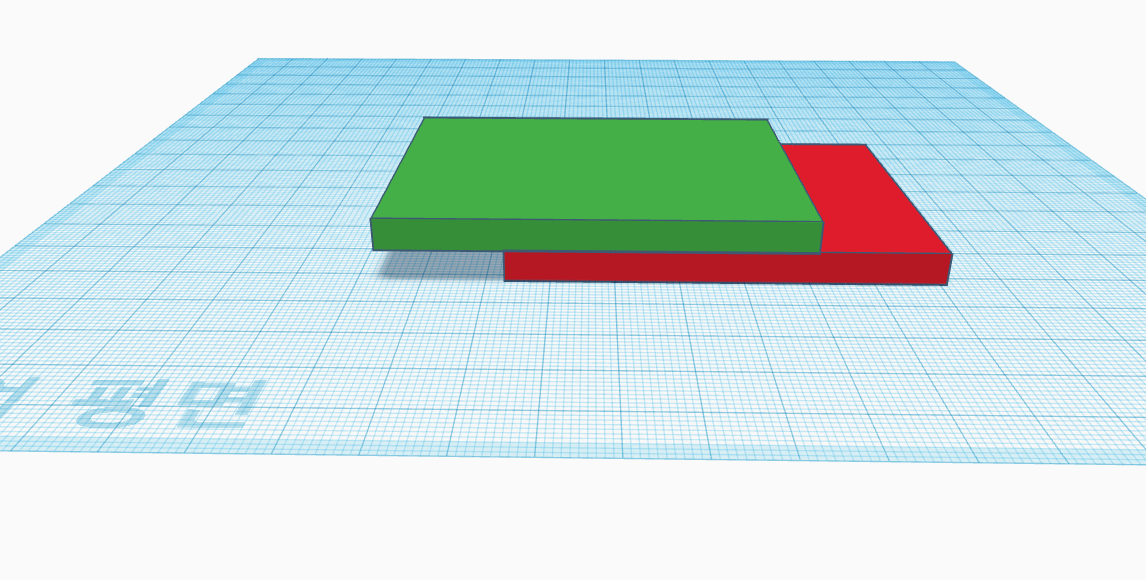

높이 조절을 통하여 이렇게 서로 다른 도형 포개기가 가능해진다.

도형에 구멍 뚫기

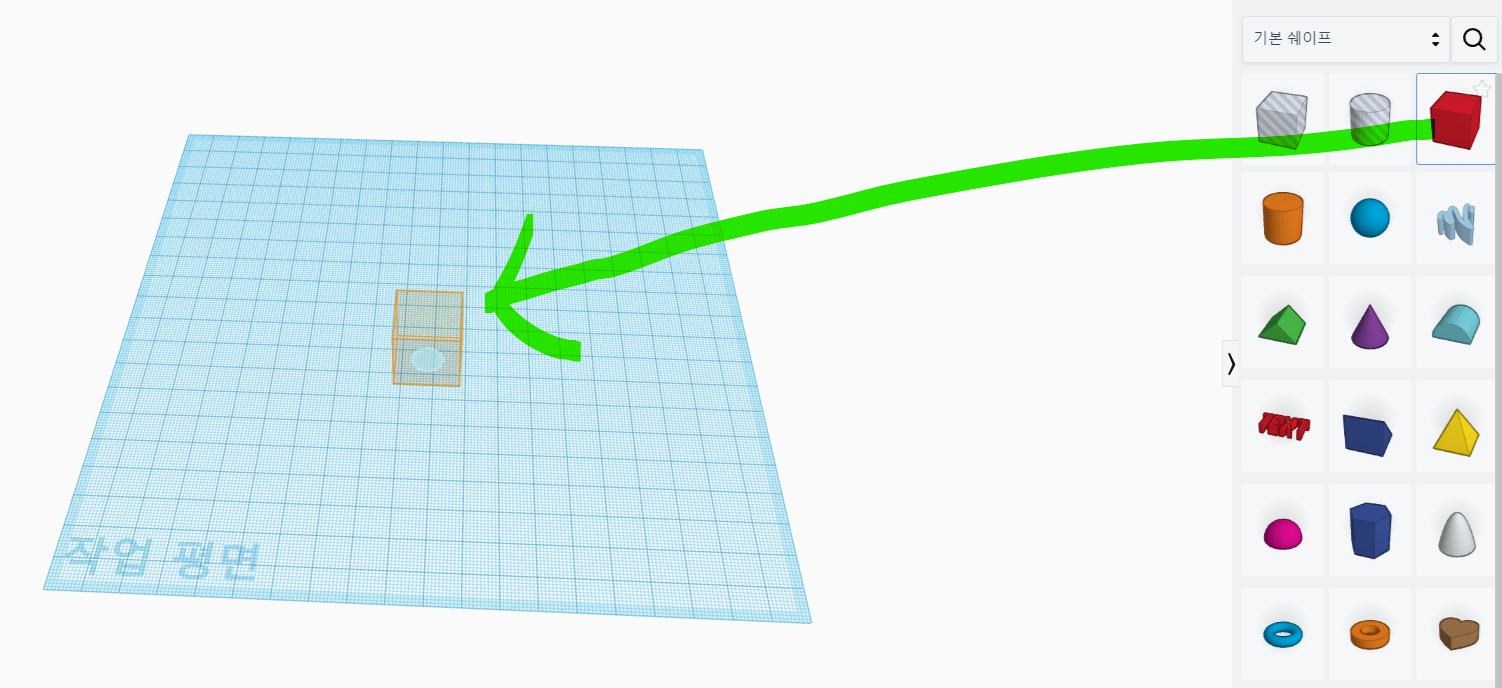

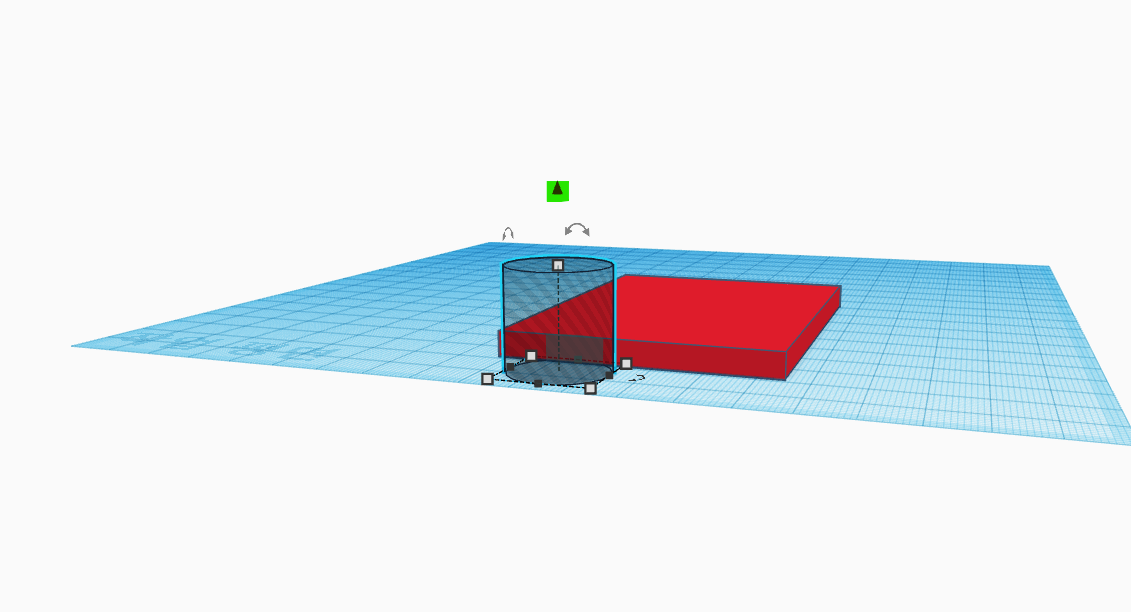

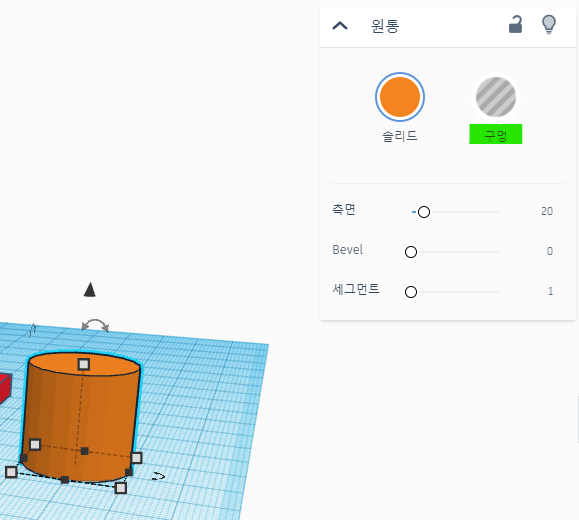

우측에 초록색으로 표시된 부분에 원통모형에 구멍을 가져온다. 원통모형 구멍을 가져오지 않더라도 오른쪽처럼 도형을 선택하여 구멍을 설정해 주면 구멍 도형으로 변경이 된다.

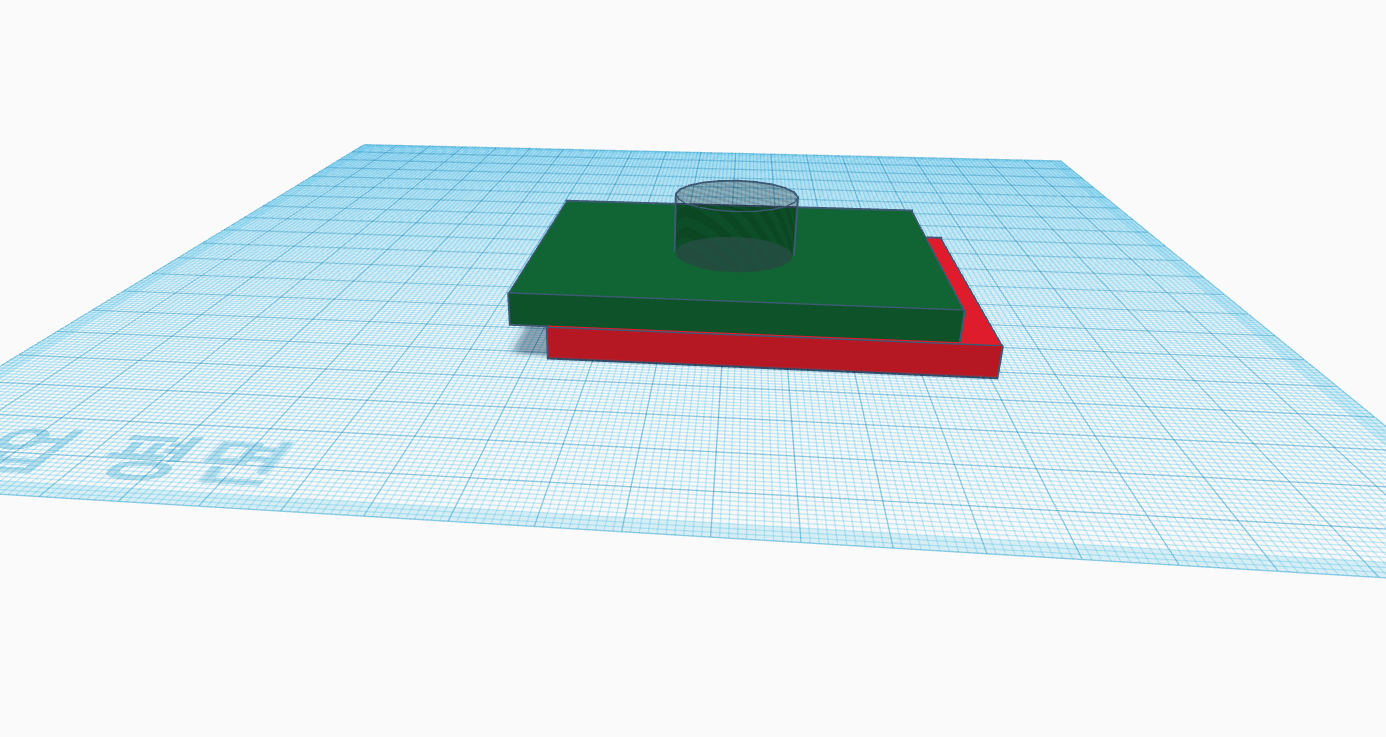

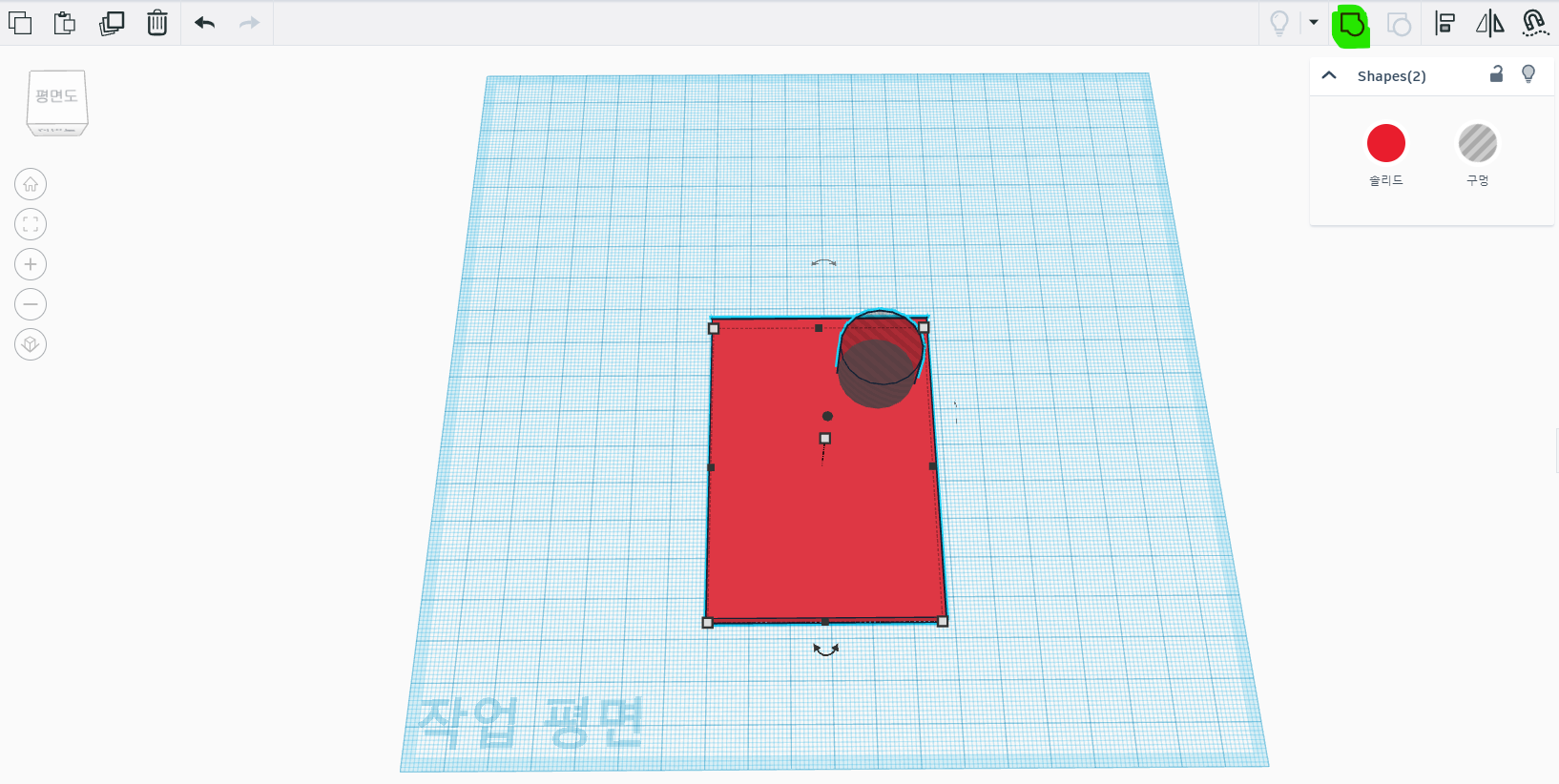

뚫고 싶은 높이로 조절하고 구멍을 이동시켜 준다. 그리고 2개의 도형을 모두 선택을 해주고 우측에 합치기(ctrl + g)를 눌러준다.

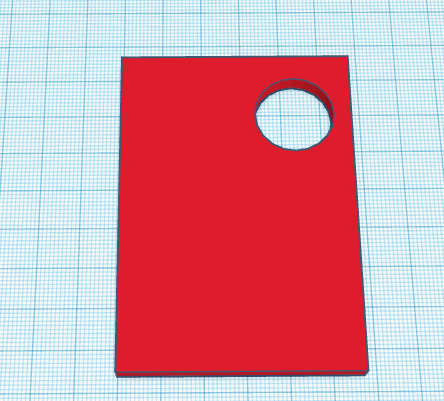

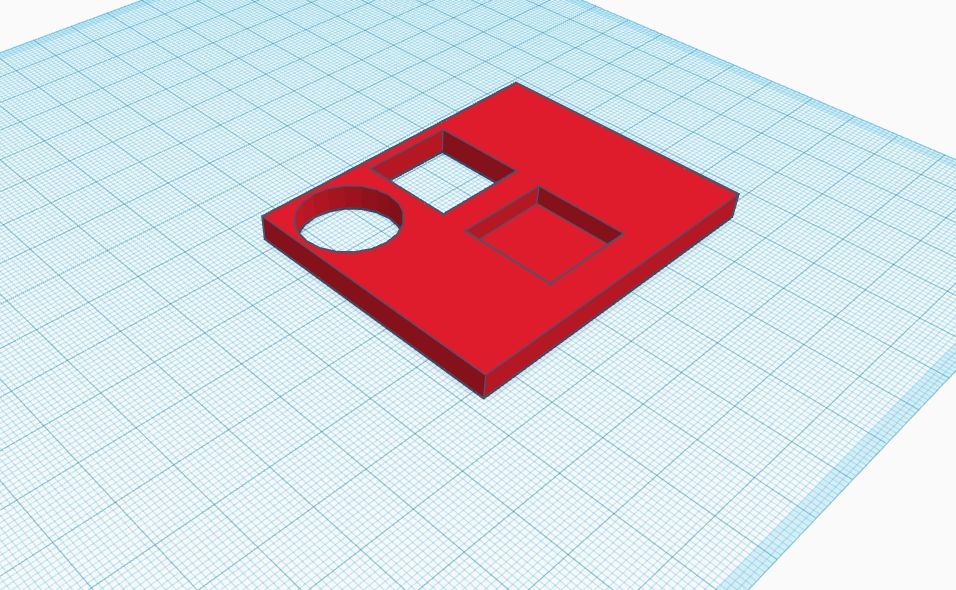

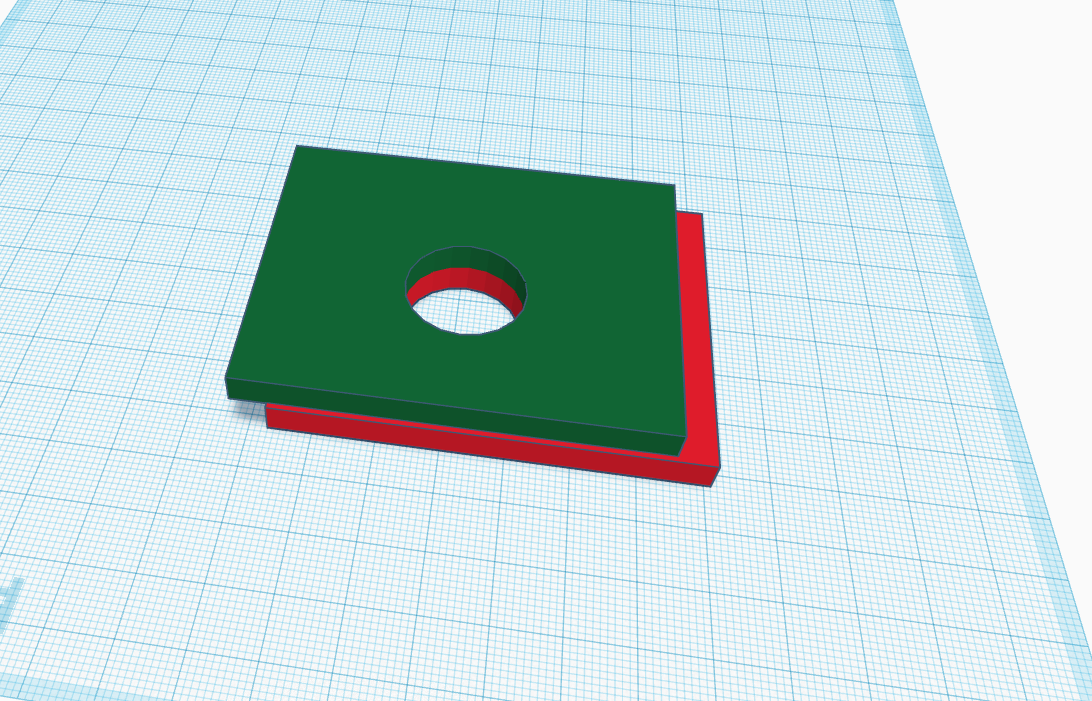

합치기가 완료가 되면 위에와 같이 구멍이 뚫리고 높이를 조절하여 홈만 파낼 수도 있다.

도형에 구멍 뚫기 응용

여러 색상의 도형을 합치기로 구멍을 내면 어떻게 될까? 동일한 단색으로 바뀌게 된다.

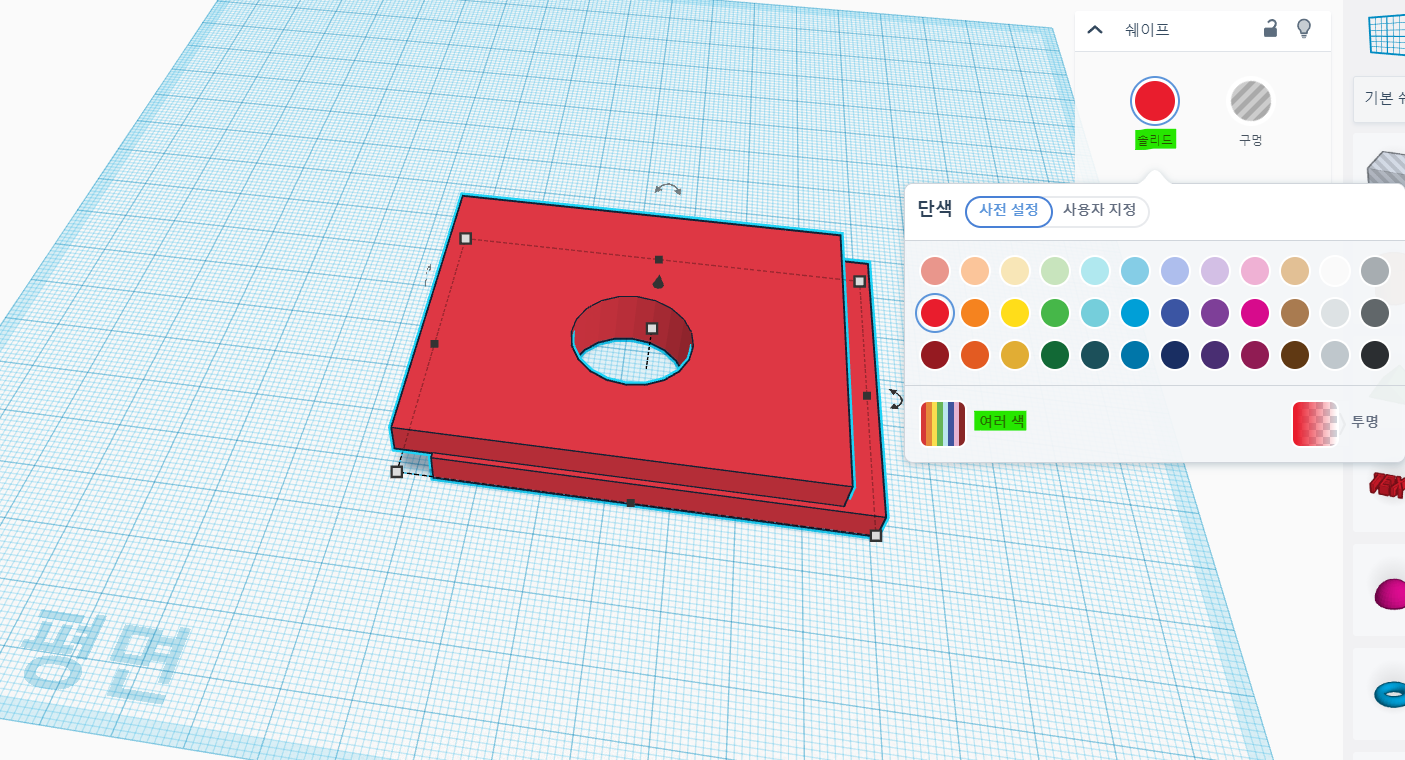

동일한 색깔에서 원래의 색깔로 변경을 하려면 도형을 선택하고 솔리드에서 여러 색을 선택해 주면 원래 색깔로 돌아오게 된다.
